洛陽ug培訓——用NX8.5軟件剖切3D軸測圖
網站管理員2015-06-23 10:43:41506
我們在制圖模塊做工程圖的時候，有時需要把3D軸測圖進行剖切，步驟如下：

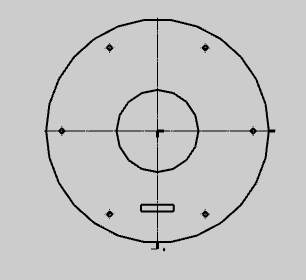

進入制圖模塊，擺放一個基本視圖和一個3D軸測圖如下所示：
2. 選擇半剖視圖命令→選擇父視圖→A.先定義鉸鏈線的方向（選擇一條邊作為剖視圖的方向）→B.再選點定義鉸鏈線的位置
3. 方向下拉菜單選剖切現有視圖→再點3D軸測圖即可
4. 所有做剖視圖的方法都可以對3D軸測圖進行剖切，只需要把方向改為剖切現有視圖
