洛陽UG培訓——曲面驅動對幾何體的要求
網站管理員2015-07-10 11:25:23412
“曲面驅動”在選擇驅動幾何體的時候，通常會遇到如上圖報警，導致無法生成刀路。
“曲面驅動”對驅動幾何要求極為嚴格，復雜曲面是無法被選定的。
基本要求如下：
驅動幾何可以是平面或非平面，為了使驅動曲面上生成的驅動點均勻，通常要求驅動曲面必須是比較光順的表面，且形狀不能太復雜。
必須有序選擇驅動曲面，不能無規律選擇。
驅動曲面必須是相鄰的面，有共同的邊，UV柵格必須整齊排列，以便驅動曲面上能夠整齊的安排行和列的網格。

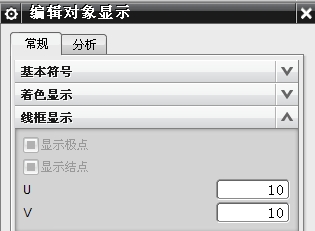

刪格效果可通過編輯對象顯示設置，以確定是否可以被選定。如下圖：

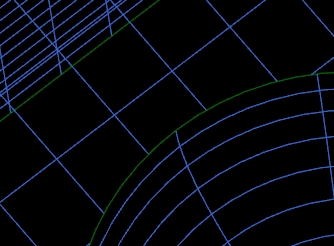

無法被選定，UV柵格錯位。

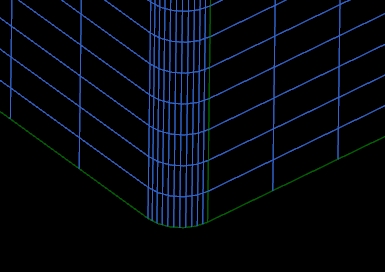

可以被選定，UV柵格整齊排列。
